Makro Grip® 77, morsa a 5 assi

Larghezza delle ganasce: 77 mm

La morsa a 5 assi MakroGrip® 77, ha una larghezza di 77mm e presenta eccellenti caratteristiche che le permettono di soddisfare tutti i requisiti della lavorazione a 5 assi dei pezzi grezzi. Con il suo design compatto e la ridotta profondità di serraggio dei pezzi, questa morsa combina una lavorazione di alta qualità con un elevato risparmio di materiale.

Sfruttando la tecnologia di serraggio ad accoppiamento di forma, Makro-Grip® offre le forze di tenuta più elevate e quindi la massima sicurezza. L'accoppiamento di forma tra il pezzo grezzo pre-stampato e i denti della ganascia di serraggio è anche la caratteristica che permette un serraggio delicato dei pezzi, senza causare distorsioni e con una bassa coppia di serraggio.
Questo influisce positivamente sulla qualità dei pezzi e sulla durata del dispositivo di serraggio.

Scarica scheda tecnica

Applicazione principale

Serraggio ad accoppiamento di forma tramite denti di tenuta
Pezzi a forma di parallelepipedo
1° serraggio, lavorazione di pezzi grezzi

Vantaggi

Massima forza di tenuta e massima sicurezza del processo
Minor numero di serraggi grazie all'accessibilità ideale nella lavorazione a 5 assi
Serraggio esente da usura e senza distorsioni

Specifiche tecniche

N. Art.	Lunghezza del corpo base	Gamma di serraggio	Peso	Composto da
48085-77	102 mm	0 - 85 mm	2,4 kg	40085 + 48085-4620
48120-77 *	130 mm	0 - 120 mm	2,9 Kg	40120-77 + 48077-7720
48160-77	170 mm	0 – 160 mm	3,6 kg	40160-77 + 48077-7720
48200-77	170 mm	0 – 200 mm	4,2 kg	40200-77 + 48077-7720

* utilizzabile nei sistemi di automazione RoboTrex e RoboTrex Compact.

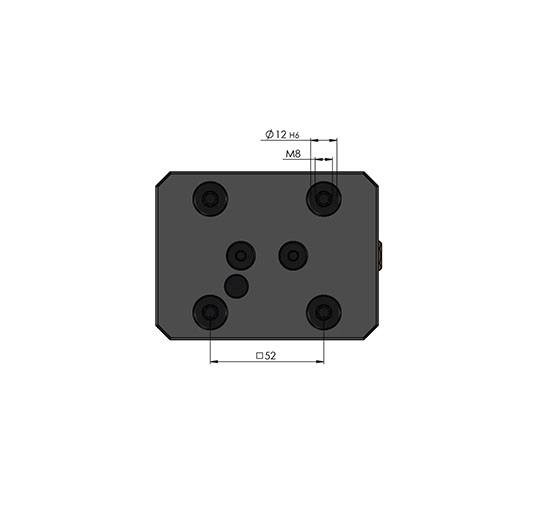

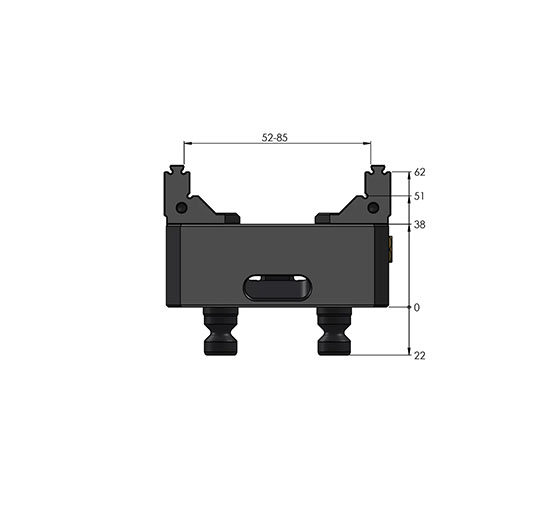

Disegni

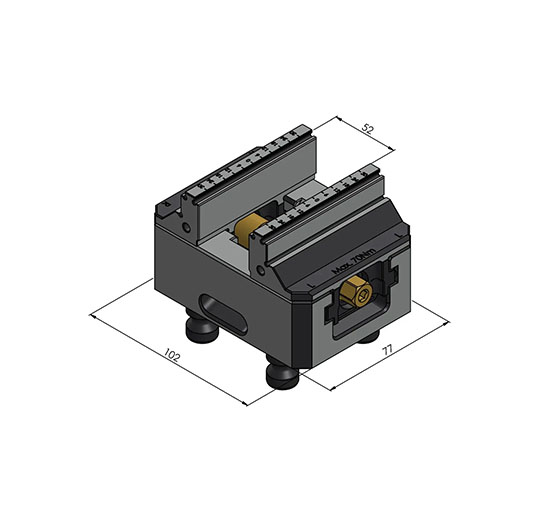

Disegni Tecnici Taglio Metech 0003S 0002 48085 77 Seite 2

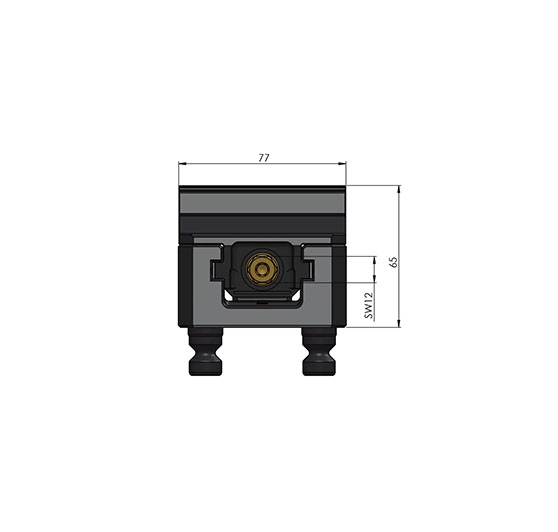

Disegni Tecnici Taglio Metech 0003S 0000 48085 77 Seite 4

Pezzi di ricambio

Makro 4Grip: 57708-20 / 57711-20
Avanti: 44771-46 / 44771-77
Profilo: 49077
Vario Tec: 42018-77

Ganasce di ricambio: 48085-7720 / 48077-7720
Ganasce di ricambio con dentellatura FS: 48085-7720 FS / 48077-7720 FS
Ganasce di ricambio senza dentellatura: 48085-7722 / 48077-7722

Grazie alle stesse dimensioni della guida, queste tre varianti possono essere utilizzate anche con una larghezza delle ganasce di 46 mm.
