Makro Grip® 46 micro, morsa a 5 assi

Larghezza delle ganasce: 46 mm

La morsa a 5 assi MakroGrip® 46 micro, ha una larghezza di 46mm e presenta eccellenti caratteristiche che le permettono di soddisfare tutti i requisiti della lavorazione a 5 assi dei pezzi grezzi. Con il suo design compatto e la ridotta profondità di serraggio dei pezzi, questa morsa combina una lavorazione di alta qualità con un elevato risparmio di materiale.

Sfruttando la tecnologia di serraggio ad accoppiamento di forma, Makro-Grip® offre le forze di tenuta più elevate e quindi la massima sicurezza. L'accoppiamento di forma tra il pezzo grezzo pre-stampato e i denti della ganascia di serraggio è anche la caratteristica che permette un serraggio delicato dei pezzi, senza causare distorsioni e con una bassa coppia di serraggio.
Questo influisce positivamente sulla qualità dei pezzi e sulla durata del dispositivo di serraggio.

Scarica scheda tecnica

Applicazione principale

Serraggio ad accoppiamento di forma tramite denti di tenuta
Pezzi a forma di parallelepipedo
1° serraggio, lavorazione di pezzi grezzi

Vantaggi

Massima forza di tenuta e massima sicurezza del processo
Minor numero di serraggi grazie all'accessibilità ideale nella lavorazione a 5 assi
Serraggio esente da usura e senza distorsioni

Specifiche tecniche

N. Art.	Lunghezza del corpo base	Gamma di serraggio	Peso	Composto da
48040-46 *	77 mm	0 – 65 mm	2,1 Kg	40040-46 + 48046-4620

La morsa Makro Grip® 46 micro è dotata di due elementi di centraggio con Ø 16 mm sul lato inferiore per il bloccaggio nel sistema di serraggio a punto zero Quick Point® duo.
* Utilizzabile nel sistema di automazione RoboTrex Compact.

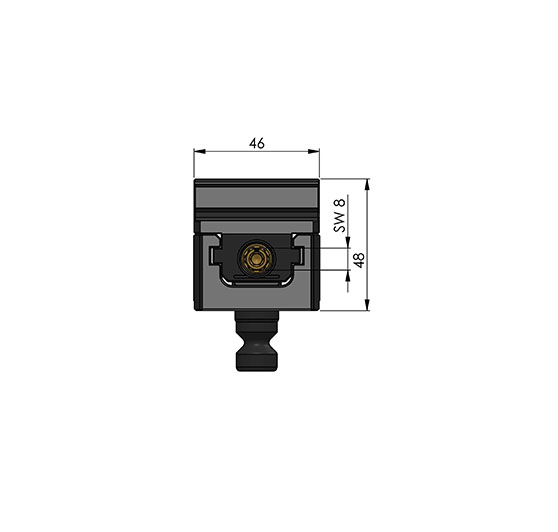

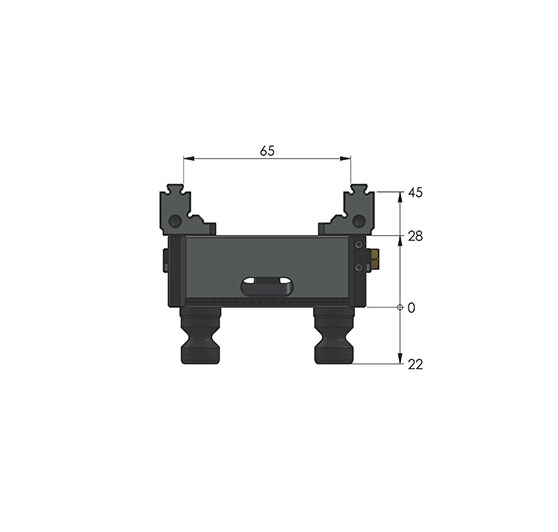

Disegni

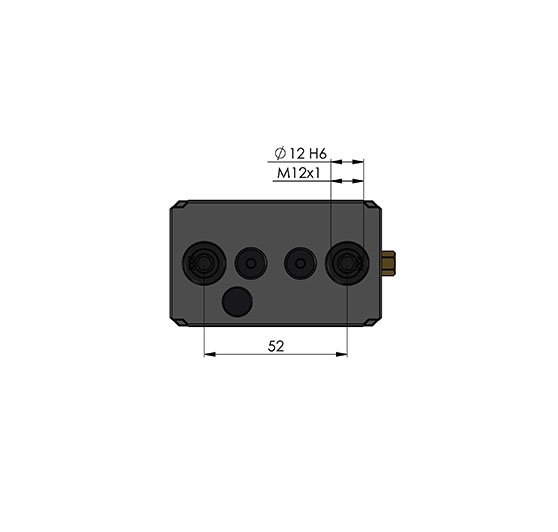

Disegni Tecnici Taglio Metech 0000S 0002 48040 46 Seite 2 0

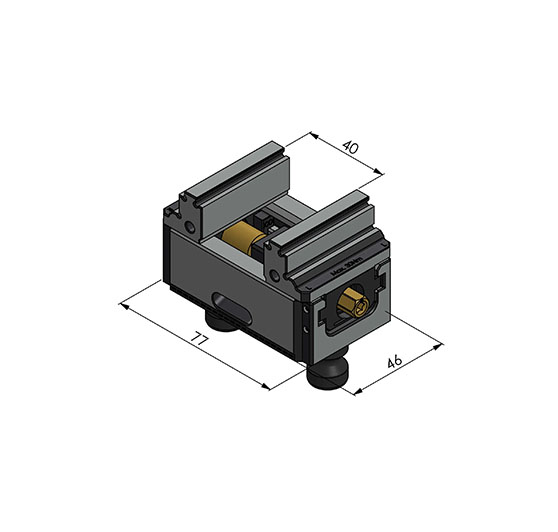

Disegni Tecnici Taglio Metech 0000S 0000 48040 46 Seite 4 0

Pezzi di ricambio

Avanti: 44461

Ganasce di ricambio: 48046-4620
Ganasce di ricambio con dentellatura FS: 48046-4620 FS
Ganasce di ricambio senza dentellatura: 48046-4622
