Makro Grip® 125, morsa a 5 assi

Larghezza delle ganasce: 77 mm

La morsa a 5 assi MakroGrip® 125, ha una larghezza di 77mm e presenta eccellenti caratteristiche che le permettono di soddisfare tutti i requisiti della lavorazione a 5 assi dei pezzi grezzi. Con il suo design compatto e la ridotta profondità di serraggio dei pezzi, questa morsa combina una lavorazione di alta qualità con un elevato risparmio di materiale.

Sfruttando la tecnologia di serraggio ad accoppiamento di forma, Makro-Grip® offre le forze di tenuta più elevate e quindi la massima sicurezza. L'accoppiamento di forma tra il pezzo grezzo pre-stampato e i denti della ganascia di serraggio è anche la caratteristica che permette un serraggio delicato dei pezzi, senza causare distorsioni e con una bassa coppia di serraggio.
Questo influisce positivamente sulla qualità dei pezzi e sulla durata del dispositivo di serraggio.

Scarica scheda tecnica

Applicazione principale

Serraggio ad accoppiamento di forma tramite denti di tenuta
Pezzi a forma di parallelepipedo
1° serraggio, lavorazione di pezzi grezzi

Vantaggi

Massima forza di tenuta e massima sicurezza del processo
Minor numero di serraggi grazie all'accessibilità ideale nella lavorazione a 5 assi
Serraggio esente da usura e senza distorsioni

Specifiche tecniche

N. Art.	Lunghezza del corpo base	Gamma di serraggio	Peso	Composto da
48155-77	160 mm	0 – 155 mm	7,4 kg	40155-77 + 48125-7720
48205-77 *	210 mm	0 – 205 mm	9,1 kg	40205-77 + 48125-7720

* utilizzabile nel sistema di automazione RoboTrex 96.
** in futuro sul corpo base sarà inciso al laser il numero del singolo pezzo anziché il numero di vendita dell’intero modulo

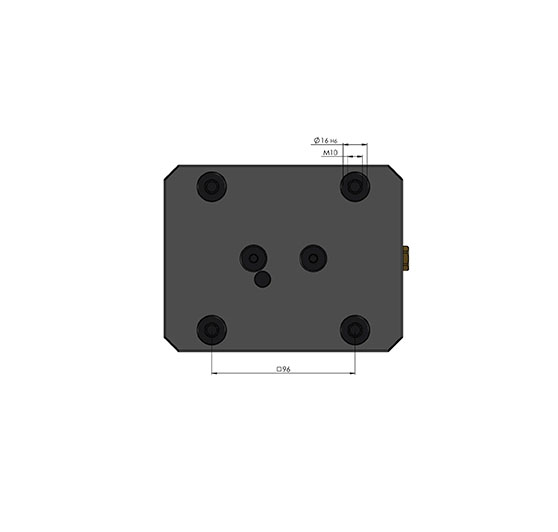

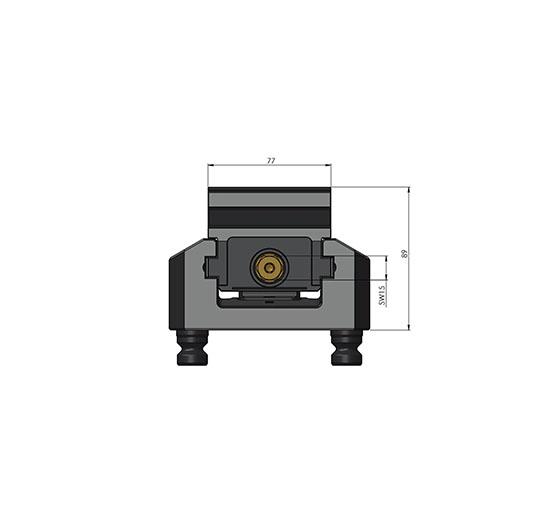

Disegni

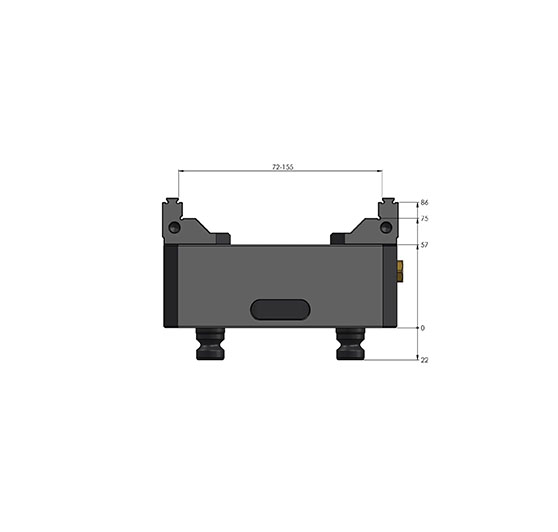

Disegni Tecnici Taglio Metech 0002S 0001 48155 77 Seite 3

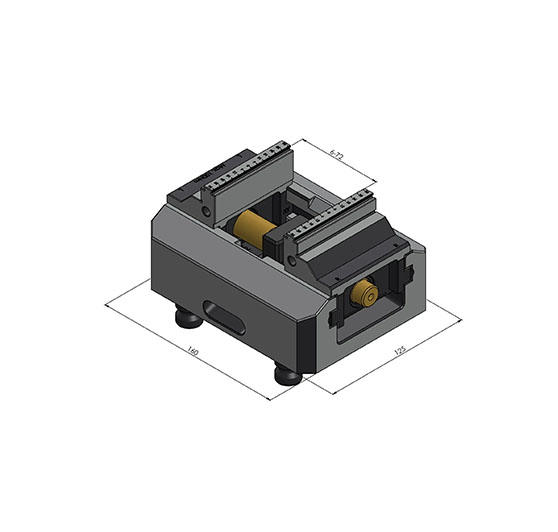

Disegni Tecnici Taglio Metech 0002S 0002 48155 77 Seite 2

Pezzi di ricambio

Makro 4Grip: 52515-20 / 52530-20
Avanti: 44251-125
Profilo: 49125
Vario Tec: 42018-125

Ganasce di ricambio: 48125-7720
Ganasce di ricambio con dentellatura FS: 48125-7720 FS
Ganasce di ricambio senza dentellatura: 48125-7722
Grazie alle stesse dimensioni della guida, queste tre varianti possono essere utilizzate anche con una larghezza delle ganasce di 125 mm.
